1. 简单介绍

FreeCAD的架构是基于工作台系统（Workbench）的，工作台是针对特定的设计任务而组建的，每个工作台都包含一系列专门的工具这是一种模块化设计，例如CAD、CAM、CAE。看起来和solidworks差不多。

关键依赖库：

• 几何内核： OpenCASCADE(OCC)。
• 3D渲染： OpenInventor、Coin3D、Pivy。
• Python脚本工具： PyCXX、Swig、Boost.python。脚本引擎和模块扩展支持，在命令模式支持Python脚本驱动，GUI模式下支持Python脚本宏录制。。
• UI： Qt、PySide。

主要工作台:

• Part工作台：基础几何建模。
• PartDesign工作台：参数化特征建模。
• Sketcher工作台：2D草图绘制。
• TechDraw工作台：技术制图。
• FEM工作台：有限元分析。

2. Linux

2.1. 安装依赖

依赖于Qt、Pyside6、python3，这三个库的版本要匹配，而Ubuntu24软件源中的Python版本为3.12，但是PySide6目前不支持这个版本，所以需要先安装python3.10或者3.11，并将/usr/bin/python链接到/usr/local/bin/python3.10。
安装好python3.10后，参考这个链接FreeCAD的依赖库安装其他依赖库。

2.2. 编译

1. 获取源码
下载FreeCAD的源码仓库，查看.gitmodules文件，按照文件指示下载子模块代码。

2. 编译

1
2
3
4

mkdir build
cd build
cmake ..
make -j16

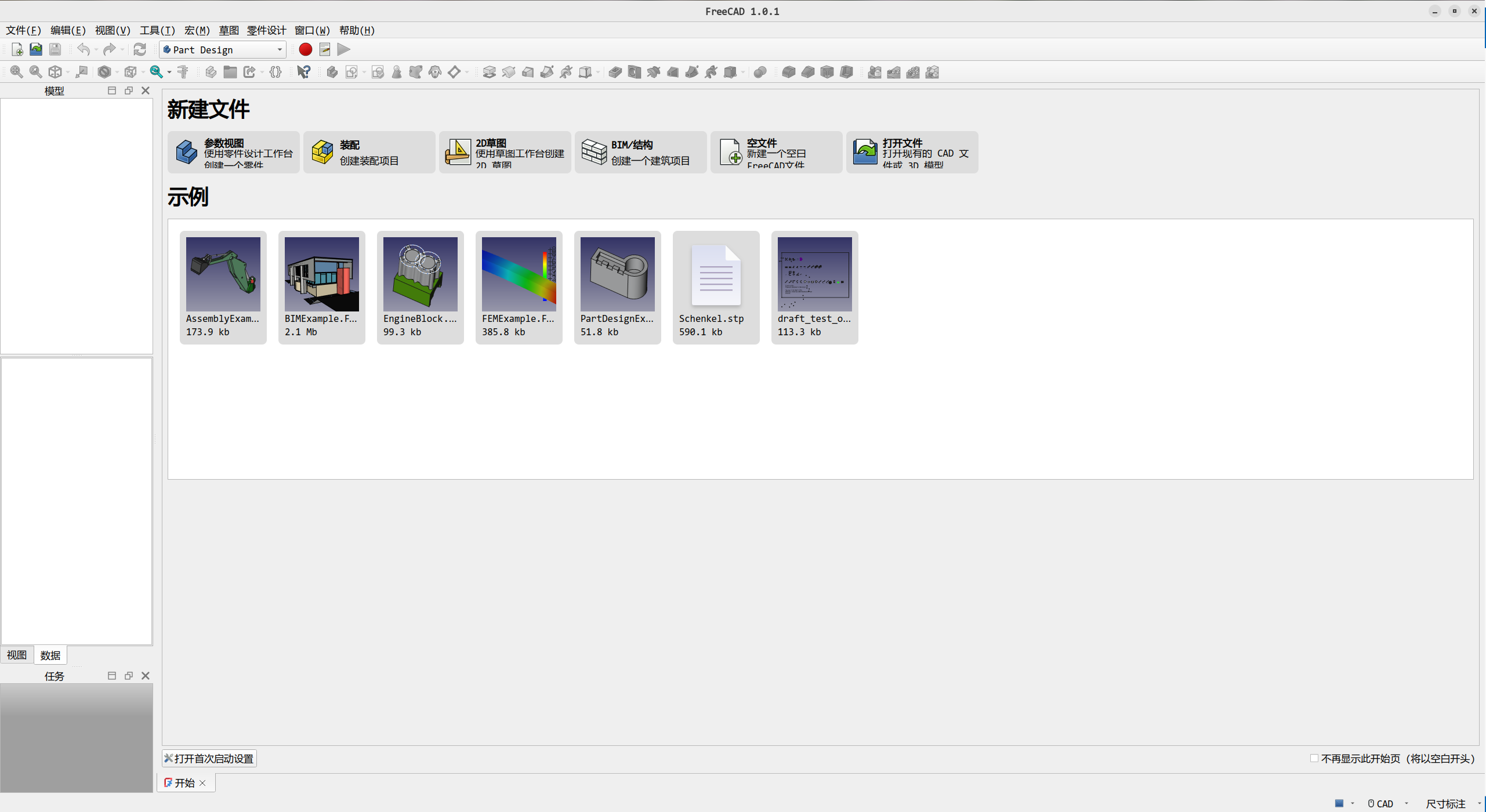

3. 运行

3. Windows

3.1. 安装MSVC编译环境

不安装visual studio，我们只需要MSVC编译套件，直接下载Visual Studio 2022 生成工具：

1. 在 “工作负载” 选项卡中，勾选 “使用 C++ 的桌面开发”。
2. 勾选 “MSVC v143 - VS 2022 C++ x64/x86 生成工具”（最新版本）。
3. 勾选 Windows 10/11 SDK（根据系统版本选择）。

例如我安装到： C:\app\Microsoft Visual Studio\Build Tools\VC\Tools\MSVC\14.44.35207\bin\Hostx64\x64，然后将该目录添加到环境变量中。

3.2. 下载源码

1

git clone --recurse-submodules https://github.com/FreeCAD/FreeCAD.git

这样会下载整个仓库的所有版本，体积较大，也可以到freecad的github仓库下载指定的版本，但是freecad源码不包含子模块，需要单独下载子模块，具体见文件“.gitmodules”。

3.3. 安装依赖包 Freecad-libpack

到Freecad-libpack Github仓库下载并解压到指定目录，例如： C:\Users\zci\Desktop\Code\FreeCAD\LibPack-1.1.0-v3.1.1.3-Release，然后在FreeCAD源码的cmake文件中设置环境变量，如此下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

## == Win32 is default behaviour use the LibPack copied in Source tree ==========
if(MSVC)
    option(FREECAD_RELEASE_PDB "Create PDB files for Release version." ON)
    option(FREECAD_RELEASE_SEH "Enable Structured Exception Handling for Release version." ON)
    option(FREECAD_LIBPACK_USE "Use the LibPack to Build FreeCAD (only Win32 so far)." ON)
    option(FREECAD_USE_PCH "Activate precompiled headers where it's used." ON)

    ## libpack的环境变量
    set(ENV{FREECAD_LIBPACK_DIR},"C:/Users/zci/Desktop/Code/FreeCAD/LibPack-1.1.0-v3.1.1.3-Release")

    if (DEFINED ENV{FREECAD_LIBPACK_DIR})
        set(FREECAD_LIBPACK_DIR $ENV{FREECAD_LIBPACK_DIR} CACHE PATH  "Directory of the FreeCAD LibPack")
        message(STATUS "Found libpack env variable: ${FREECAD_LIBPACK_DIR}")
    else()
        set(FREECAD_LIBPACK_DIR ${CMAKE_SOURCE_DIR} CACHE PATH  "Directory of the FreeCAD LibPack")
    endif()

3.4. 编译

1
2
3
4
5

mkdir __BUILD
cd __BUILD

cmake ..
cmake --build C:/Users/zci/Desktop/Code/FreeCAD/FreeCAD-1.0.1/__BUILD  --parallel -j16   --config Release

编译完成后还不能直接运行，因为一堆动态库不在环境变量中，可以添加环境变量，也可以将动态库都拷贝到freecad.exe目录下。
